Создание трехмерной модели параллелепипеда в Tinkercad (3-8 классы)

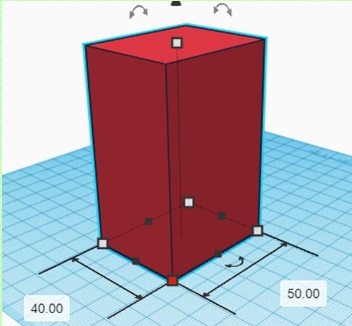

Задание: Создайте трехмерную модель параллелепипеда (призма, все грани которой прямоугольники) высота 80 мм, основание 50мм на 40мм. Готовая модель:
Шаг 1:
- Зайдите на сайт https://www.tinkercad.com/ ;

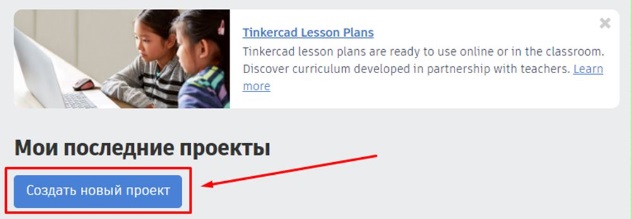

- Нажмите кнопку «Создать новый проект»;
- Нажав на нее, вы попадаете в окно редактирования новой модели, которую мы уже изучали.
Шаг 2: для создания параллелепипеда, необходимо поместить нужную фигуру, в рабочую плоскость.

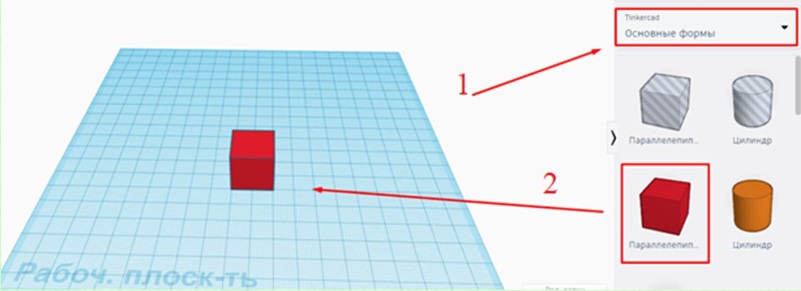

- Выбираем в правой части инструментов Tinkercad «Основные формы»;
- Далее выбираем нужную фигуру и перетаскиваем в рабочую плоскость нажав левую кнопку мыши;

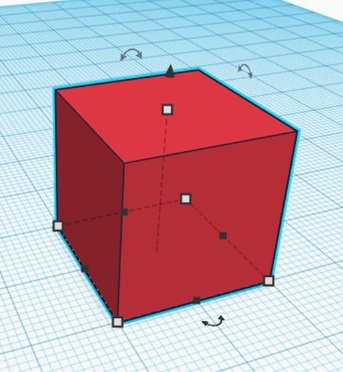

Шаг 3: при нажатии на модель появляются «точки» и «стрелочки». Тут тоже все максимально просто. При выделении любой модели мы видим такую картину. С помощью «точек» и «стрелочек» можно менять форму и размеры фигуры.

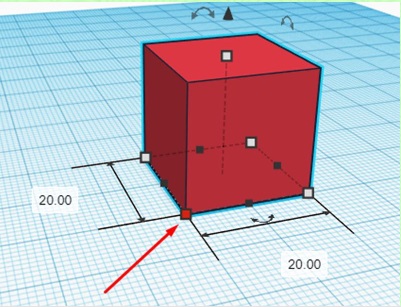

Шаг 4: если мы подведем курсор к нижним вершинам паралеллипеда, то увидим вот такую картину - изменение размеров по оси XY:

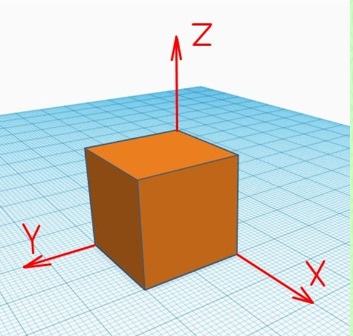

Важно: Так что же такое XY? В 3D моделировании создание модели строиться в трехмерном пространстве точка определяется тремя координатами X, Y, Z.
Точка сверху позволяет нам менять размеры нашей модели по оси Z:

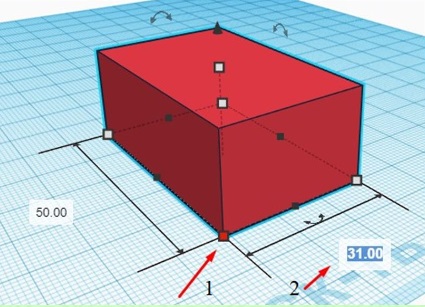

Шаг 5: и так как же начнем построение первой модели. Прежде всего нужно построить основание размерами 50мм на 40мм, опираясь на следующий рисунок:
Два способа построения моделей по размерам:
- «Вытягивать» используя курсор, при наведении на вершины;
- Вводить размер в всплывающие иконки подтверждая командой «Enter».

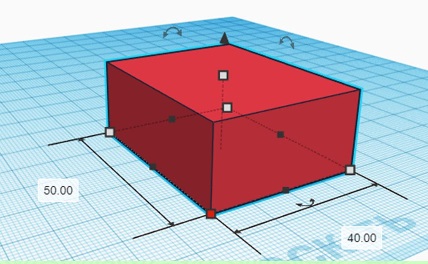

В результате основание нашей фигуры должно выглядит как на рисунке ниже (основание 50 мм на 40 мм).

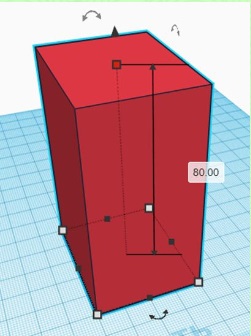

Шаг 6: далее приступим к вытягиванию параллелепипеда на высоту 80 мм, в этом действии поможет рисунок ниже.
- Нажимаем на модель, после выделения, нажимаем на верхнюю точку;
- Вводим размер 80 мм или вытягиваем используя курсор.

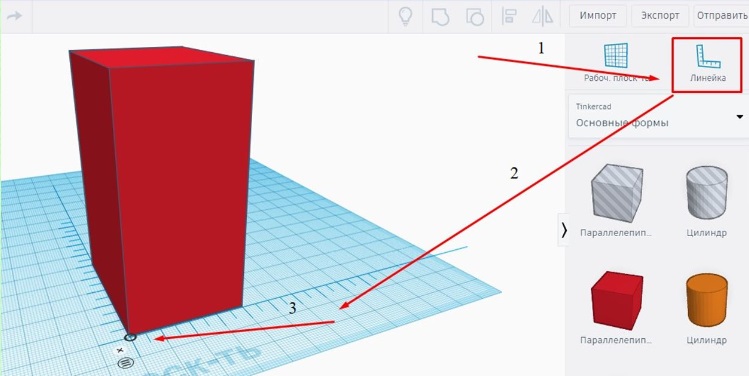

Шаг 7: Первая 3D модель готова, но нужно лишь проверить размеры параллепипеда:основание 50 мм на 40 мм; высота 80 мм. Для этого необходимо:
- Из правой части инструментов, взять линейку;
- Перетащить в рабочую плоскость;
- Поставить линейку в любую из вершин основания параллелепипеда.

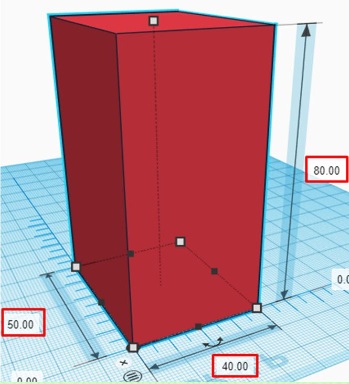

При правильной последовательности действий на рабочей плоскости должна появиться линейка. Чтобы проверить размеры просто нажимаем на нашу модель, программа автоматически проставит размеры:

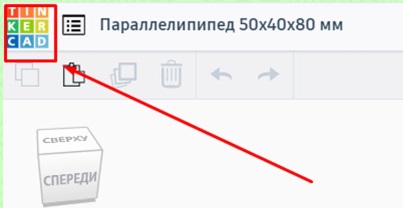

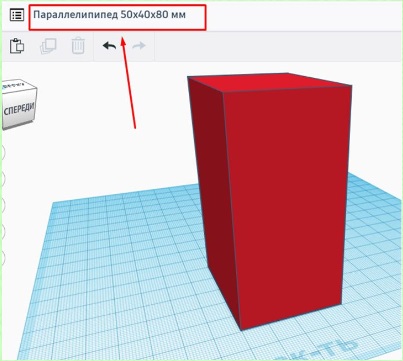

Шаг 8: Итак модель готова, размеры верны, перейдем к конечной операции к сохранению модели. Для начала переименуем модель «Параллелипипед 50х40х80 мм»:
Так как в Tinkercad идет автоматическое сохранение работ, можем нажать «Панель управления», и работа автоматически сохранится.

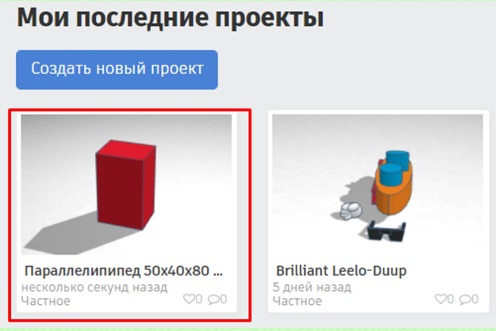

Вот итог работ в вашем личном кабинете:
